Tubi in u-pvc per pozzi

23/03/2022

I tubi GTS pipe sono indicati per la realizzazione di pozzi per acqua, in particolare per i pozzi di piccole e medie dimensioni destinati all’emungimento di acqua potabile.
Sono fabbricati in polivinilcloruro non plastificato (U-PVC) con additivi specifici per assicurare un elevata resistenza al collasso e alla trazione. Le mescole di PVC sono sottoposte regolarmente a test da parte di enti terzi per garantire l’impiego al contatto prolungato con acqua potabile, in conformità con il D.M. 174-2004 e Reg. UE N.10-2011

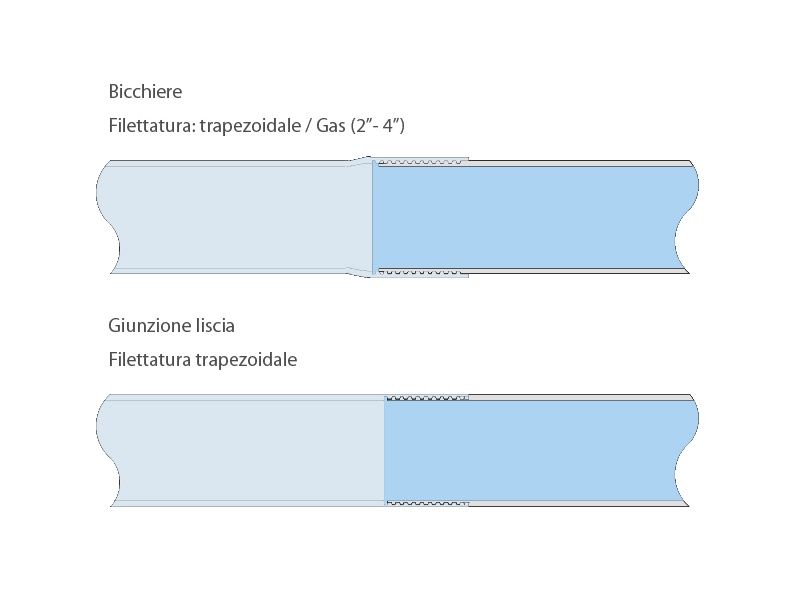

Le giunzioni degli elementi avvengono tramite filettatura M/F trapezoidale oppure Gas nei diametri fino a 4”(Ø114). Gli accoppiamenti M/F possono essere ricavati direttamente nella parete del tubo per ottenere una giunzione liscia senza ingombri esterni, oppure con la filettatura femmina ricavata nell’estremità con bicchiere (ingombro maggiore).

Caratteristiche meccaniche U-PVC:
Densità: 1,45÷1,65 g/cm³
Carico di snervamento : 48 Mpa
Modulo elastico: 3000 Mpa
Durezza: 80÷84 shore D
Temperatura rammollimento – Vicat: 78°C÷84°C

Ø ext (mm)	Ø ext (inch)	serie	Ø int (mm)	spessore (mm)	Ø est bicch. (mm)	peso Kg/m	resistenza collasso (bar)
60	2"	-	51,6	4,2	65	1,1	17,4
75	2" 1/2	-	66,0	4,5	81	1,5	10,7
89	3"	-	79,0	5,0	95	2,0	8,7
114	4"	-	103,4	5,3	120	2,7	4,9
125		-	115,0	5,0	130	2,8	3,1
125		12.5	113,0	6,0	131	3,4	5,4
125		20	106,6	9,2	138	5,0	20,4
140		10	129,2	5,4	146	3,4	2,7
140		12.5	126,6	6,7	149	4,2	5,3
140		20	119,4	10,3	155	6,3	20,4
160		10	147,6	6,2	168	4,5	2,8
160		12.5	144,6	7,7	170	5,5	5,4
160		20	136,4	11,8	178	8,2	20,6
170		-	154,8	7,6	180	5,8	4,3
180		10	166,2	6,9	188	5,6	2,7
180		12.5	162,8	8,6	191	6,9	5,3
180		20	153,4	13,3	201	10,4	20,7
200		10	184,6	7,7	210	7,0	2,7
200		12.5	180,8	9,6	214	8,6	5,4
200		20	170,6	14,7	224	12,8	20,3
225		10	207,8	8,6	236	8,8	2,7
225		12.5	203,4	10,8	240	10,9	5,4
225		20	191,8	16,6	252	16,3	20,6
250		10	230,8	9,6	264	10,9	2,7
250		12.5	226,2	11,9	268	13,4	5,2
250		20	213,2	18,4	280	20,1	20,4
280		10	258,6	10,7	298	13,6	2,7
280		12.5	253,2	13,4	302	16,8	5,3
280		-	248,0	16,0	309	19,9	9,2
315		10	290,8	12,1	330	17,3	2,7
315		12.5	285,0	15,0	335	21,2	5,2
330		-	301,0	14,5	353	21,6	4,1
330		-	292,0	19,0	362	27,8	9,4
400		-	376,6	11,7	415	21,4	1,2
400		10	369,4	15,3	422	27,7	2,7
400		12.5	361,8	19,1	430	34,3	5,3
450		10	415,6	17,2	475	35,1	2,7
450		12.5	407,0	21,5	483	43,4	5,3
500		10	461,8	19,1	528	43,3	2,6
630		-	591,8	19,1	660	55,0	1,3

Scarica la brochure con le schede tecniche del prodotto

Vantaggi

Alta resistenza alla corrosione
Elevata durabilità
Adattabilità alla curva granulometrica

Filtri in u-pvc per pozzi

17/05/2018

I filtri sono ricavati dai tubi ciechi sui quali vengono praticate delle fessure perpendicolari al proprio asse per mezzo di frese a disco, la larghezza dei tagli (slot) determina la luce di passaggio ed è configurabile in base alla curva granulometrica.

La quantità e la disposizione delle luci sulla parete dei filtri è predisposta per mantenere una buona resistenza meccanica.

	Slot (mm)	0,3	0,5	0,7	1,0	1,5	2,0	3,0
	Open area	2,5	4,5	6,2	6,5	7,6	9,2	11,5

Ø		Q	Q	Q	Q	Q	Q	Q
60		0,14	0,25	0,35	0,37	0,43	0,52	0,65
75		0,18	0,32	0,44	0,46	0,54	0,65	0,81
88,9		0,21	0,38	0,52	0,54	0,64	0,77	0,96
114,0		0,27	0,48	0,67	0,70	0,82	0,99	1,23
125		0,29	0,53	0,73	0,77	0,89	1,08	1,35
140		0,33	0,59	0,82	0,86	1,00	1,21	1,52
160		0,38	0,68	0,93	0,98	1,15	1,39	1,73
170		0,40	0,72	0,99	1,04	1,22	1,47	1,84
180		0,42	0,76	1,05	1,10	1,29	1,56	1,95
200		0,47	0,85	1,17	1,22	1,43	1,73	2,17
225		0,53	0,95	1,31	1,38	1,61	1,95	2,44
250		0,59	1,06	1,46	1,53	1,79	2,17	2,71
280		0,66	1,19	1,64	1,71	2,00	2,43	3,03
315		0,74	1,34	1,84	1,93	2,26	2,73	3,41
330		0,78	1,40	1,93	2,02	2,36	2,86	3,57
400		0,94	1,70	2,34	2,45	2,86	3,47	4,33
500		1,18	2,12	2,92	3,06	3,58	4,33	5,42
630		1,48	2,67	3,68	3,86	4,51	5,46	6,82

Scarica la brochure con le schede tecniche del prodotto

Vantaggi

Alta resistenza alla corrosione
Elevata durabilità
Adattabilità alla curva granulometrica

Filtri a Ponte

10/05/2018

Ottenuti mediante la punzonatura dei fogli lamiera, i filtri a ponte presentano una particolare geometria della luce di passaggio che permette di mantenere inalterata resistenza al collasso.

Disposizione

TIPO B

punzone: 33mmx8mm

x=60mm y=16mm

Diametri:114-812

Spessore: 3,0-8,00mm

slot (mm)	open area (%)
0,5	3,30
0,7	4,6
1,0	6,6
1,5	9,9
2,0	13,20
2,5	16,5
3,0	19,8

TIPO A2

punzone: 33mmx8mm

x=60mm y=20mm

Diametri:273-812

Spessore: 3,0-5,00mm

slot (mm)	open area (%)
0,5	2,60
0,7	3,7
1,0	5,2
1,5	7,9
2,0	10,50
2,5	13,20
3,0	15,80

TIPO A3

punzone: 33mmx8mm

x=60mm y=22mm

Diametri:812-1200

Spessore: 6,0-8,00mm

slot (mm)	open area (%)
0,5	2,40
0,7	3,30
1,0	4,80
1,5	7,20
2,0	9,60
2,5	12,00
3,0	14,40

TIPO A4

punzone: 33mmx8mm

x=70mm y=25mm

Diametri:812-1200

Spessore: 10,0-12,0*mm

*solo acciaio carbonio

slot (mm)	open area (%)
1,0	2,80
1,5	4,20
2,0	5,60
2,5	7,00
3,0	8,40

DIN 4922-1

punzone: 33mmx8mm

x=55mm y=14mm

Diametri:114-812

Spessore: max 5,00mm

slot (mm)	open area (%)
0,5	4,20
0,7	5,90
1,0	8,40
1,5	12,70
2,0	16,90
2,5	21,20
3,0	25,40

Scarica la brochure con le schede tecniche del prodotto

Giunzione delle barre

Tubi Casing

05/05/2018

Saldature

I tubi ed i filtri in acciaio inossidabile sono realizzati con saldature longitudinali eseguite in piena penetrazione con processo PLASMA (PAW), mentre le saldature circolari sono realizzate mediante processo MIG automatico con penetrazione minima del 90% dello spessore.
I procedimenti indicati per le saldature sono stati predisposti e testati per limitare al massimo il deterioramento della leghe degli acciai per evitare la formazione di fenomeni di corrosione intergranulare e mantenere il più possibile inalterate le caratteristiche meccaniche del materiale base.
Tutti i processi di saldatura, acciaio al carbonio ed inossidabili, sono effettuati secondo qualifiche di procedimento WPQR eseguiti da personale qualificato, certificato TUV Italia.
UNI EN ISO 14732:2013 UNI EN ISO 9606:2013

Giunzione delle barre

Materiale base:

Acciaio al carbonio
UNI EN 10025-2:
S235
S275

Acciai inossidabili UNI EN 10088-1:
EN 1.4016 AISI430 (ferritico)
EN 1.4301 AISI304
EN 1.4307 AISI304 L
EN 1.4401 AISI316
EN 1.4404 AISI316L
EN 1.4571 AISI316Ti

Scarica la brochure con le schede tecniche del prodotto

Utilizzi

• Commerciali nei diametri e spessori standard a norma EN 10224
• Prodotti ricavati da lamiera calandrata negli spessori da 3mm a 12mm.

Filtri ad asola passante

19/12/2017

Ricavati da fogli di lamiera punzonata, sono indicati nei casi in cui siano richieste alte portate, come ad esempio negli interventi di abbassamento falda e nei pozzi geotermici.
Nelle tecniche di drenaggio, i filtri ad asola passante possono essere rivestiti con geotessuto (TNT).

A x B (mm)	X-Y (mm)
3 x 40	60 -15
4 x 40	60 -15
5 x 40	60 -15
6 x 40	60 -20
8 x 40	60 -20
10 x 40	60 -20

Spessore parete

S-Th (mm)	3×40	4×40	5×40	6×40	8×40	10×40
3,0	o	o	o	o	o	o
4,0	*	o	o	o	o	o
5,0		o	o	o	o	o
6,0		*	o	o	o	o
8,0				*	o	o
10,0					*	*

* solo acciaio carbonio – Black steel only

Open Area

Asola - Ob.Hole	3×40	4×40	5×40	6×40	8×40	10×40
%	13,33	17,78	22,22	20	26,67	33,33

Scarica la brochure con le schede tecniche del prodotto

Giunzione delle barre

Utilizzi

Sistemi dal DN 100 al DN 1200 indicati per la captazione di acqua ad uso potabile, bonifiche ambientali, drenaggi, abbassamenti falda e pozzi geotermici.

Colonne di mandata per pompe sommerse in PVC-O

23/03/2017

Materia prima e processo di produzione

PVC-O (Polivinilcloruro orientato)
Le colonne di mandata sono realizzate in polivinilcloruro PVC-U non plastificato ottenuto impiegando resine selezionate vergini, non rigenerate e senza l’aggiunta di sostanze plastificanti e lubrificanti.

I tubi sono estrusi con diametro esterno di circa la metà ed il doppio dello spessore finale voluto; successivamente vengono riscaldati fino alla temperatura di transizione vetrosa e calibrati, facendoli espandere in modo controllato fino alle dimensioni desiderate, in questa fase si verifica il riallineamento molecolare del PVC-U divenendo PVC-O.

Questo processo impone alle catene molecolari una disposizione ben definita, orientata in senso circonferenziale e longitudinale, formando la struttura della parete dei tubi laminare, cioè una stratificazione di tante “reti” formate dai legami delle molecole sovrapposte. In questo modo le tubazioni ottengono un notevole aumento delle caratteristiche meccaniche, l’incremento è di circa il 60% superiore rispetto ai tubi in PVC non orientati.

I tubi realizzati in PVC-O hanno tutti i vantaggi del normale PVC rigido ma inoltre acquisiscono caratteristiche meccaniche uniche tali da competere per molte applicazioni con i normali tubi in acciaio zincato. L’orientazione molecolare infatti produce un notevole aumento dell’elasticità del tubo, una migliore resistenza agli urti ,una minore capacità di propagazione delle cricche e una maggior resistenza ai colpi d’ariete.

Altri benefici portati da questo trattamento sono di tipo economico, infatti il tubo a parità di diametro e classe di pressione (PN) risulta più sottile, consente perciò una maggior portata d’acqua, è più leggero, per cui minori costi di esercizio degli impianti di sollevamento e semplicità di applicazione anche per i diametri più grandi. Infine, questo processo comporta anche un minor consumo energetico rispetto alla realizzazione di tubi in acciaio zincato, rendendolo quindi un materiale più ecologico dei normali tubi PVC-U.

La posa dei tubi si effettua tramite giunzioni filettate M/F di tipo quadro ,la tenuta idraulica è assicurata da una guarnizione frontale, pre-installata nel giunzione femmina.

La conformazione conica della tenuta permette di assorbire le vibrazioni torsionali della pompa sommersa che potrebbero causare lo svitamento della colonna.

Per facilitare le operazioni di manutenzione, l’estremità filettata maschio è dotata di o-ring per protegge la giunzione assemblata dall’intrusione di impurità (proliferazioni di alghe o batteri) che tipicamente si deposita sui tubi sommersi nei pozzi provocando il bloccaggio delle filettature.

Le estremità dei tubi hanno la parete maggiorata che consente di ricavare la filettatura maschio senza alterare la resistenza alla pressione e alla trazione.

I collegamenti della colonna di mandata alla pompa e alla testa pozzo si effettuano per mezzo di tronchetti adattatori realizzati acciaio inox AISI 304 microfuso.

Ø esterno	1" 1/4 42 mm	1" 1/2 48 mm	2" 60 mm	2" 1/2 75 mm	3" 88 mm	4" 113 mm	5" 140 mm
Ø interno	32,0	36,0	47,0	61,0	75,0	96	118,0
Spessore estremità (mm)	5,0	6,0	6,5	7,0	6,5	8,5	10,5
Spessore barra (mm)	4,0	4,9	4,9	5,4	4,5	6,4	7,8
Ø giunzione (mm)	61	68	85	102	114	136	170
Peso barra (Kg)	2,0	3,0	3,9	5,4	5,5	10,7	16,2
Pressione di esercizio (Bar)	21	26	21	16	12	16	16
Profondità massima (m)	245	305	213	150	110	106	150
Carico giunzioni consigliato (Kg)	1100	1700	2100	3200	4000	5800	6000

Scarica la brochure con le schede tecniche del prodotto

Vantaggi

DURATA Il PVC non subisce processi di corrosione o elettrolisi dovuti ad acque saline.
ALTA RESISTENZA Orientamento molecolare consente un aumento del 60% rispetto a un normale tubo in PVC.
RISPARMIO COSTI DI POSA Sistema veloce e leggero da manovrare ed installare.
ALTO RENDIMENTO Bassa perdita di carico, -30% rispetto i tubi in acciaio zincato
Non richiede l’utilizzo di guarnizioni e/o viti per il montaggio

Colonne di mandata per pompe sommerse in acciaio

23/03/2017

– Acciaio carbonio S235 – S275
– Acciaio zincato a caldo S195T
– Acciaio inossidabile EN 1.4301 AISI 304 – EN 1.4401 AISI 316
Le colonne di mandata standard sono prodotte con tubi commerciali saldati in conformità alla normativa EN10217-7, nel caso di applicazioni particolari possono essere impiegati tubi senza saldatura (SS) EN 10255 oppure ANSI B36.19.
Le saldature delle giunzioni sono effettuate con processi MIG e TIG con doppia modalità (interna ed esterna) secondo le qualifiche di procedimento WPQR , eseguite da operatori qualificati, certificati TUV Italia.
Le barre vengono fornite nelle lunghezze standard di 3 o 6 mt.

Giunzioni filettate M/M

Colonne di mandata con giunzione filettata Gas M/M con manicotto rinforzato (oliva)

DN	Ø est. Tubo (mm)	Ø est. manicotto (mm)	Res. Trazione (ton)
40	48,0	55	-
50	60,3	67	13,0
65	76,0	82	13,0
80	88,9	95	13,0
100	114,3	122	18,0

Giunzioni flangiate

Flange commerciali UNI EN 1092-1

Le colonne di mandata con giunzioni flangiate vengono fornite munite di guarnizioni in NBR/carta e bulloneria classe 8.8 , A2 e A4 appropriata.

Alle flange standard possono essere praticate delle cave secondo specifiche esigenze per favorire il passaggio del cavo di alimentazione delle pompe e tubi guida per sonde.

DN	Ø est. Tubo (mm)	Ø est. Flangia (mm)	Res. Trazione (ton)
40	48,0	140	-
50	60,3	150	27,2
65	76,0	165	27,2
80	88,9	185	27,2
100	114,3	200	36,0
125	139,7	220	36,0
150	168,3	250	45,0
200	219,1	315	72,0

Giunzioni rapide ZSM

– Alta velocità di installazione
– Ingombro esterno ridotto
– Ottima tenuta idraulica

La connessione dalla giunzione ZSM avviene mediante l’inserimento di due molle in acciaio inox AISI 316 che bloccano lo scorrimento assiale tra maschio e femmina, mentre un perno applicato lateralmente assicura l’anti-rotazione.
La tenuta idraulica è garantita da due o-ring in EPDM idonei al contatto con acqua potabile

DN*	Ø est. Tubo (mm)	Ø est. Giunto (mm)	Peso giunto (kg)	Lungh. giunto (mm)	Res. trazione (ton)
50	60,3	85	2,3	110	21,8
65	76,0	106	3,3	110	26
80	88,9	118	3,5	120	29
100	114,3	140	4,5	120	31
125	139,7	170	6,0	140	32

* disponibili misure superiori al DN125 su richiesta

** in assenza di pressione interna

I giunti ZSM sono assemblati all’estremità dei tubi con doppia saldature, interna ed esterna con processo MIG e TIG

Scarica la brochure con le schede tecniche del prodotto

Vantaggi

– Alta resistenza
– Velocità d’istallazione
– Conformi al D.M.174/2004 acqua potabile

Spiro screen – Filtri a spirale continua

23/03/2017

VISITA IL SITO DEDICATO AI FILTRI A SPIRALE

spiroscreen.com

VISITA IL SITO DEDICATO AI FILTRI A SPIRALE

Spiroscreen è la gamma di filtri a spirale continua interamente prodotta da GTS dal DN100 al DN600.

I filtri sono costruiti avvolgendo in continuo, a passo controllato, un profilo di sezione triangolare su delle direttrici profilate tonde, ogni intersezione tra profilo triangolare e tondo è saldata a resistenza (RW).

I filtri a spirale sono caratterizzati da un’ampia superfice di passaggio che consente di ottenere alte portate mantenendo la velocità dell’acqua in ingresso molto bassa.

Questo permette lo sviluppo ottimale del pozzo:
• Minima resistenza idraulica
• Riduzione delle formazioni di incrostazioni
• Minore ingresso di impurità (sabbia) che possono danneggiare nel tempo la pompa
• Rimozione dei fluidi di perforazione rapida e completa.

La costruzione è in acciaio inossidabile, materiale di prima scelta per resistere alle sollecitazioni durante l’installazione, alle pressioni e alla corrosione.

Dimensioni e specifiche

dal DN 100 al DN600 -from DN100 to DN600
3 livelli di resistenza alla pressione al collasso
Slot configurabile in base alla curva granulometrica
Acciai inossidabili in qualità AISI 304 1.4301 o AISI 316 1.4404
Giunzioni:
– A saldare
– Filettate M/F (trapezoidale metrico oppure tipo API)

Permeabilità

Diametro (mm)	Serie profilo	Slot 0,3	Slot 0,5	Slot 0,7	Slot 1	Slot 1,5	Slot 2
114	250	1,15	1,79	2,35	3,07	4,03	4,78
114	300	0,98	1,53	2,03	2,69	3,58	4,30
139	250	1,40	2,18	2,87	3,74	4,91	5,82
139	300	1,19	1,87	2,48	3,28	4,37	5,24
139	350	1,03	1,64	2,18	2,91	3,93	4,76
168	250	1,70	2,64	3,46	4,52	5,94	7,04
168	300	1,44	2,26	3,00	3,96	5,28	6,33
168	350	1,25	1,98	2,64	3,52	4,75	5,76
219	250	2,21	3,44	4,52	5,90	7,74	9,17
219	300	1,88	2,95	3,90	5,16	6,88	8,26
219	350	1,63	2,58	3,44	4,59	6,19	7,51
219	400	1,44	2,29	3,07	4,13	5,63	6,88
244	300	2,09	3,29	4,35	5,75	7,67	9,20
244	350	1,82	2,87	3,83	5,11	6,90	8,36
244	400	1,60	2,56	3,43	4,60	6,27	7,67
273	300	2,34	3,68	4,87	6,43	8,58	10,29
273	350	2,03	3,22	4,29	5,72	7,72	9,36
273	400	1,80	2,86	3,83	5,15	7,02	8,58
273	450	1,61	2,57	3,46	4,68	6,43	7,92
323	300	2,77	4,35	5,76	7,61	10,15	12,18
323	350	2,40	3,81	5,07	6,76	9,13	11,07
323	400	2,12	3,38	4,53	6,09	8,30	10,15
323	450	1,90	3,04	4,10	5,53	7,61	9,37
355	350	2,64	4,18	5,58	7,44	10,04	12,17
355	400	2,33	3,72	4,98	6,69	9,12	11,15
355	450	2,09	3,35	4,50	6,08	8,36	10,29
406	350	3,02	4,78	6,38	8,50	11,48	13,91
406	400	2,67	4,25	5,70	7,65	10,44	12,75
406	450	2,39	3,83	5,15	6,96	9,57	11,77
508	400	3,34	5,32	7,13	9,58	13,06	15,96
508	450	2,99	4,79	6,45	8,71	11,97	14,73
609	400	4,00	6,38	8,55	11,48	15,65	19,13
609	450	3,59	5,74	7,73	10,44	14,35	17,66
114	250	1,15	1,79	2,35	3,07	4,03	4,78

Open Area

	250	300	350	400	450	Serie Profilo
	2,5 x 2,38	3 x 3,65	3,5 x 5	4 x 7,25	4,5 x 9,25	L x H [mm]
Slot (mm) 0,3	10,70%	9,10%	7,90%	7,00%	6,30%	Open Area %
Slot (mm) 0,5	16,70%	14,30%	12,50%	11,10%	10,00%	Open Area %
Slot (mm) 0,7	21,90%	18,90%	16,70%	14,90%	13,50%	Open Area %
Slot (mm) 1	28,60%	25,00%	22,20%	20,00%	18,20%	Open Area %
Slot (mm) 1,5	37,50%	33,30%	30,00%	27,30%	25,00%	Open Area %
Slot (mm) 2	44,40%	40,00%	36,40%	33,30%	30,80%	Open Area %

Scarica la brochure con le schede tecniche del prodotto

Filtri a spirale in acciaio inossidabile

SPIROSCREEN dal DN100 al DN600.

Giunzione delle barre

Vantaggi

ELEVATA EFFICIENZA DI FILTRAGGIO
ALTO RENDIMENTO

PER CONOSCERE MEGLIO IL PRODOTTO VISITA IL NOSTRO SITO DEDICATO

spiroscreen.com

News

Tubi in u-pvc per pozzi

Prodotti

Gts Well Components Srl

Vantaggi

Filtri in u-pvc per pozzi

Prodotti

Gts Well Components Srl

Vantaggi

Filtri a Ponte

Prodotti

Gts Well Components Srl

Tubi Casing

Prodotti

Gts Well Components Srl

Utilizzi

Filtri ad asola passante

Prodotti

Gts Well Components Srl

Utilizzi

Colonne di mandata per pompe sommerse in PVC-O

Prodotti

Gts Well Components Srl

Vantaggi

Colonne di mandata per pompe sommerse in acciaio

Prodotti

Gts Well Components Srl

Vantaggi

Spiro screen – Filtri a spirale continua

VISITA IL SITO DEDICATO AI FILTRI A SPIRALE

VISITA IL SITO DEDICATO AI FILTRI A SPIRALE

Prodotti

Gts Well Components Srl

Filtri a spirale in acciaio inossidabile

SPIROSCREEN dal DN100 al DN600.

Vantaggi

PER CONOSCERE MEGLIO IL PRODOTTO VISITA IL NOSTRO SITO DEDICATO

Prodotti

Gts Well Components Srl
